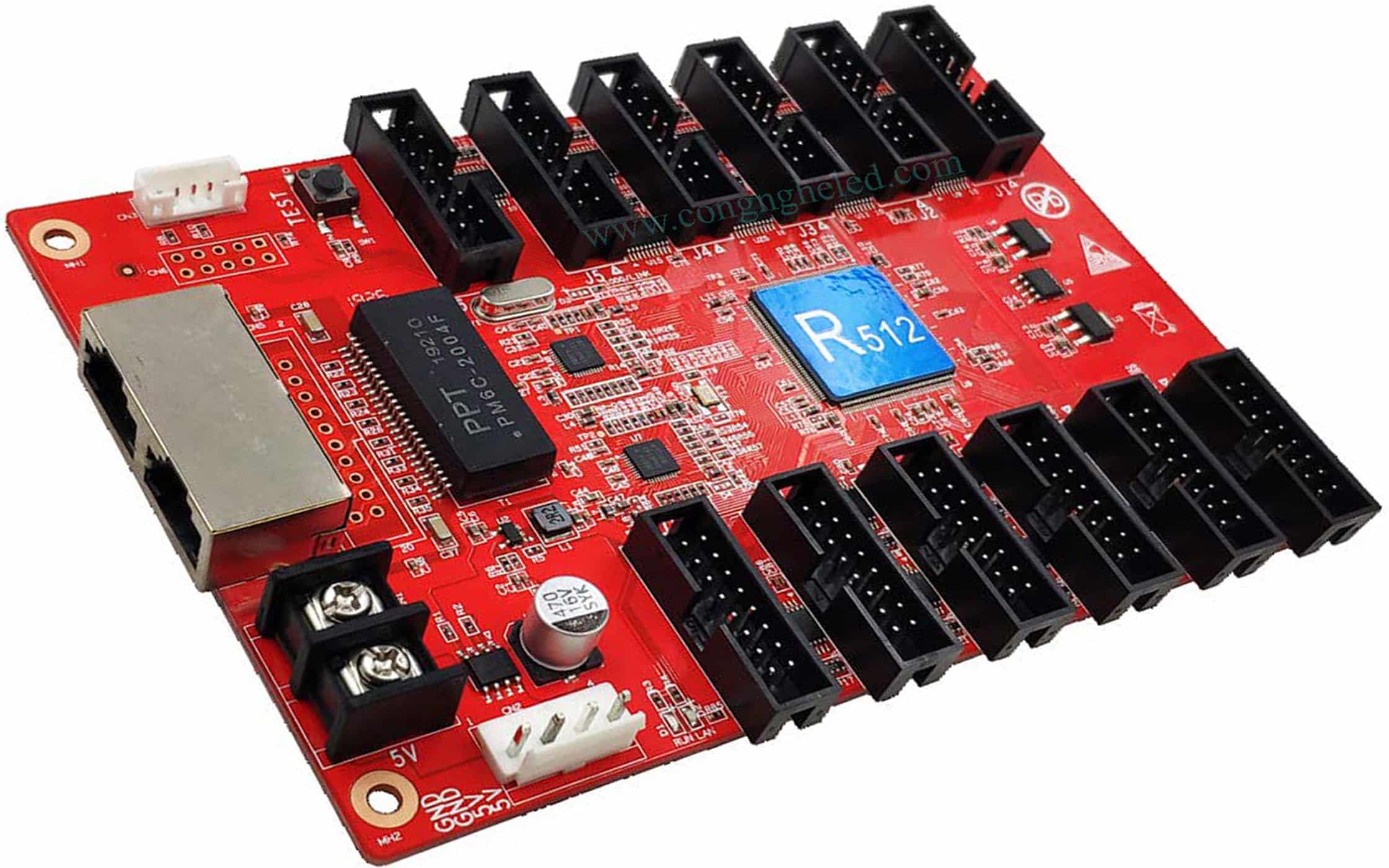

Card thu tín hiệu HD R512

MÔ TẢ SẢN PHẨM

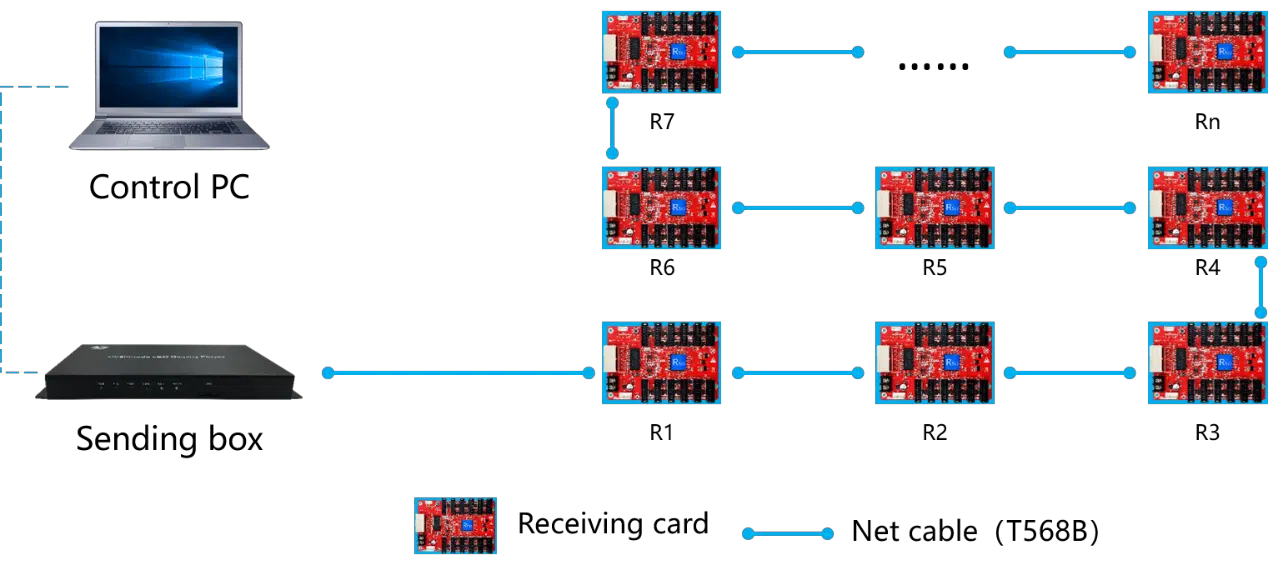

Sơ đồ kết nối kết nối Card thu tín hiệu HD R512 với bộ điều khiển :

Giao diện cổng

Kích thước

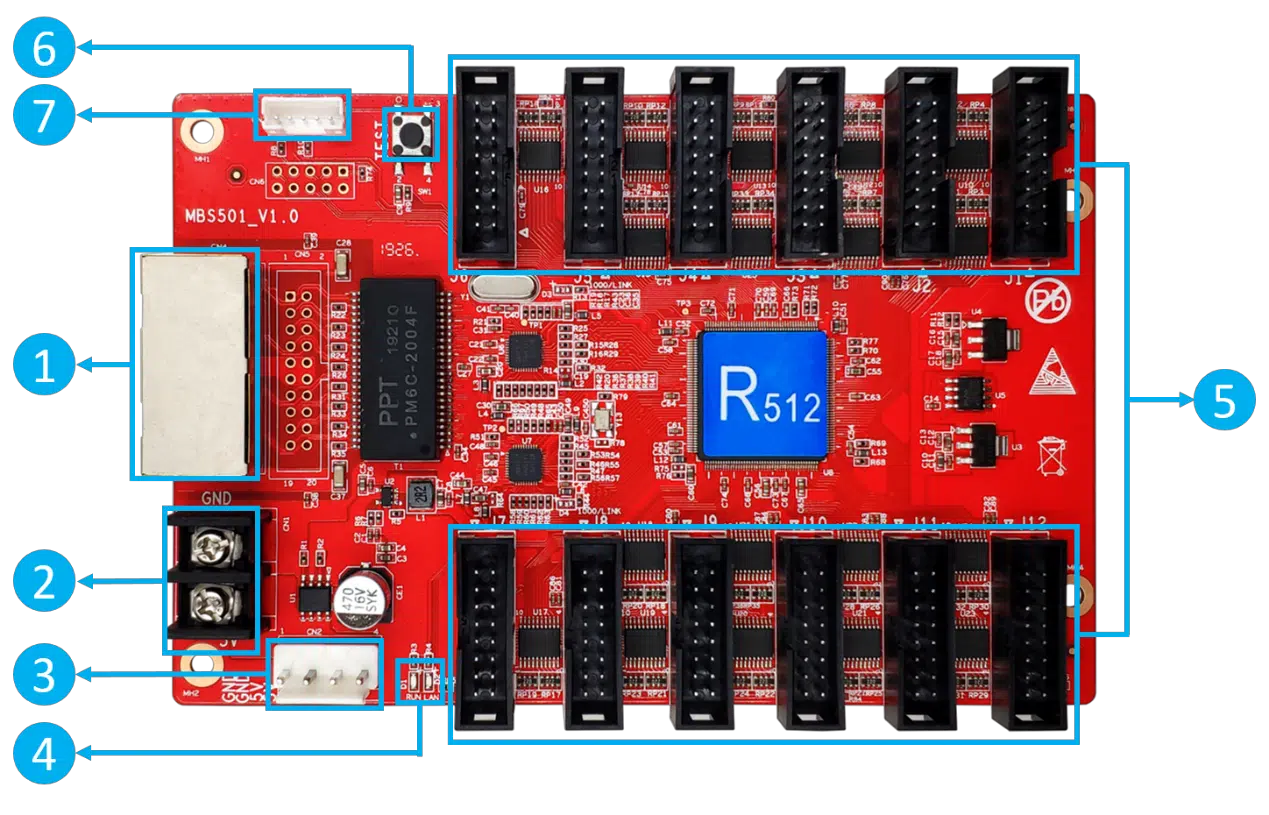

Mô tả hình ảnh :

○1: cổng Ethernet Gigabit, được sử dụng để kết nối thẻ gửi hoặc nhận thẻ, hai cổng cùng một mạng là hoán đổi cho nhau,

○ 2: giao diện Power, có thể được truy cập với điện áp 4.5V ~ 5.5V DC ;

○ 3: Công suất giao diện, có thể được truy cập với điện áp 4.5V ~ 5.5V DC ;

○ 4: Đèn báo, D1 nhấp nháy để chỉ ra rằng thẻ kiểm soát được hoạt động bình thường; D2 nhấp nháy nhanh để chỉ ra rằng Gigabit đã được nhận ra và dữ liệu đang được nhận.

○ 5: HUB75Eport, kết nối với mô-đun,

○ 6: Kiểm tra nút, được sử dụng để hiển thị kiểm tra mô-đun

○ 7: đèn báo bên ngoài, chạy nhẹ và dữ liệu ánh sáng.

THÔNG TIN KỸ THUẬT

Phù hợp bộ điều khiển	A4 , A5 , A6 , A601 , A602 , A603 A3 , A30 , A30 +, C10 , C10C , C30 , C15 , C15C , C35 , C35C điều khiển không đồng bộ ;T901 , T901B , T901S điều khiển đồng bộ ; VP210 ,VP410
Kiểu mô-đun	Tương thích với tất cả các mô-đun IC thông thường, được hỗ trợ hầu hết các mô-đun IC PWM .
Chế độ quét	Hỗ trợ mọi phương thức quét từ quét tĩnh đến 1/64
Phương pháp  giao tiếp	mạng Ethernet tốc độ cao
Phạm vi kiểm soát	Đề nghị : 256 * 256 pixel mô-đun ngoài trời chiều rộng ≤ 256, mô-đun trong nhà chiều rộng ≤ 128
Kết nối  nhiều thẻ	Thẻ nhận có thể được đặt trong bất kỳ trình tự
Thang màu xám	256 ~ 65536
Cài đặt thông minh	Một vài bước đơn giản để hoàn tất cài đặt thông minh, thông qua bố cục màn hình có thể được đặt để đi với bất kỳ căn chỉnh nào của bảng đơn vị màn hình
Chức năng kiểm tra	Nhận thẻ tích hợp chức năng kiểm tra màn hình, Kiểm tra độ đồng đều độ sáng màn hình và độ phẳng của mô-đun hiển thị.
Giao tiếp khoảng cách	Cáp mạng Super Cat5, Cat6 trong phạm vi 146 mét
Cổng giao tiếp	Nguồn 5V DC * Cổng Ethernet 2.1Gbps * 2, HUB75E * 12
Điện áp đầu vào	4V-6V
Nhiệt độ  làm việc	-40 ℃ ~ 85 ℃
